قینچ سٹڈ اعلی طاقت سختی کنکشن کے ساتھ فاسٹنر ہیں. شیئر سٹڈز کو مختصراً بیلناکار سٹڈز کہا جاتا ہے (آرک سٹڈ ویلڈنگ کے لیے پنیر کے سر کے سٹڈز)۔ شیئر سٹڈز کی وضاحتیں برائے نام قطر ہیں Ф10 ~ Ф25mm، ویلڈنگ کی کل لمبائی 40 ~ 300 ملی میٹر سے پہلے۔ مینوفیکچرر کی شناخت کا نشان بنانے کے لیے کیل کے سر کے اوپری حصے میں گلائف ہوتے ہیں، ویلڈنگ کیل کا استعمال بہت وسیع ہے۔
شیئر کنیکٹر سٹڈز کو کنکریٹ کے سلیب کو سٹیل کے شہتیروں سے باندھنے اور جامع تعمیر میں کنکریٹ سلیب اور سٹیل بیم کے درمیان قینچ کی لوڈنگ کو روکنے کے لیے ڈیزائن کیا گیا ہے۔ یہ ہمیں معمول کے بوجھ کے بجائے 1000 kg/m2 تک لوڈ کرنے کے قابل بناتا ہے جو بہت کم ہے۔ طریقہ کار اپنی سادگی کی وجہ سے وقت اور پیسے کی بھی بچت کرتا ہے۔

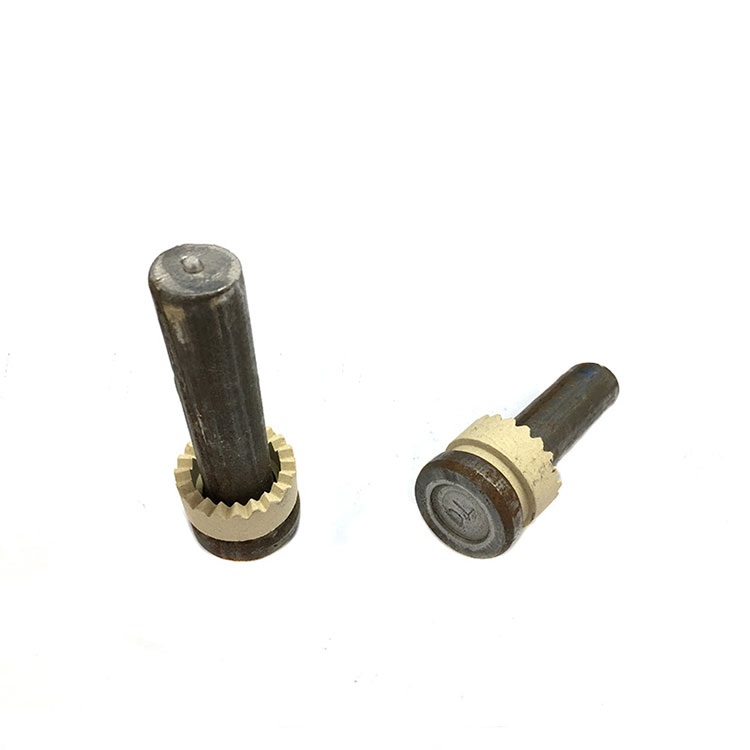

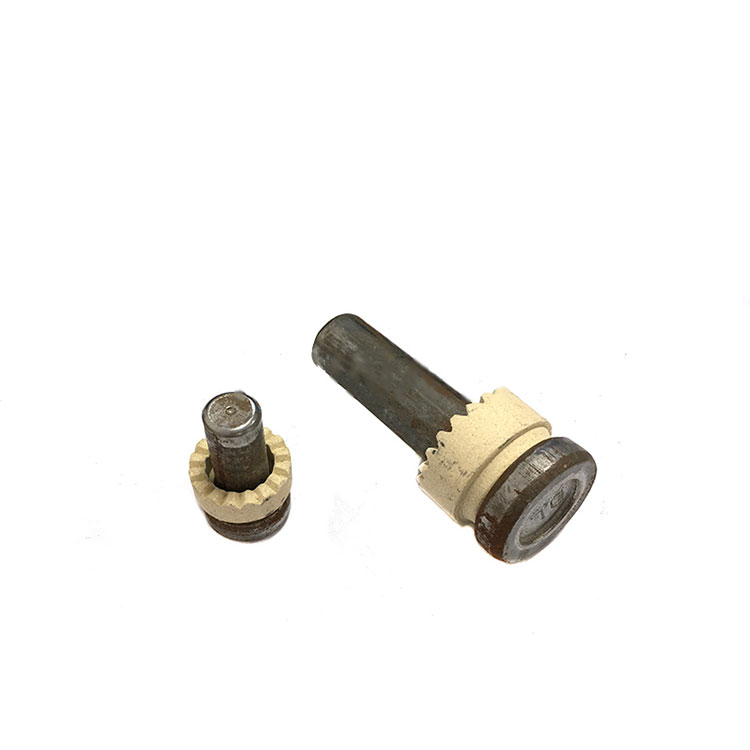

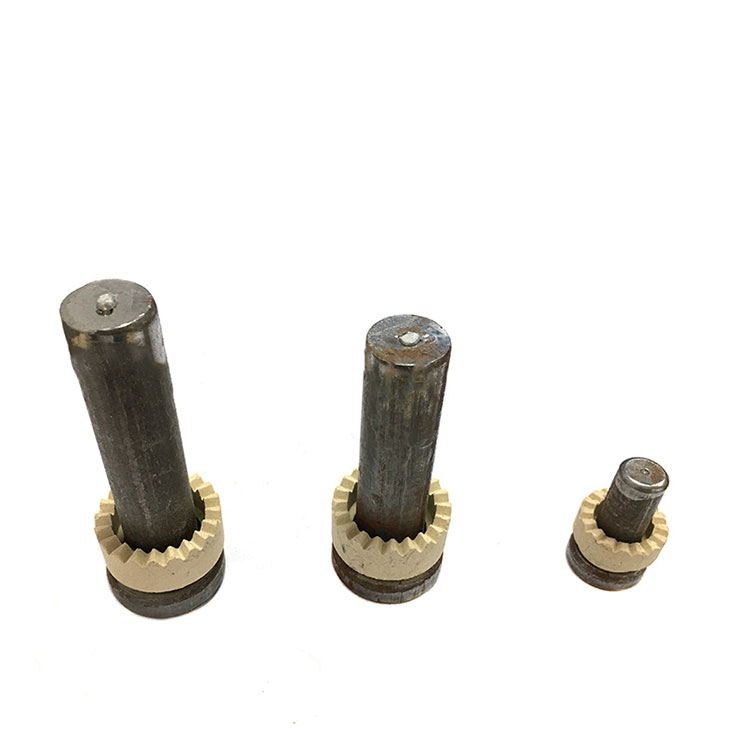

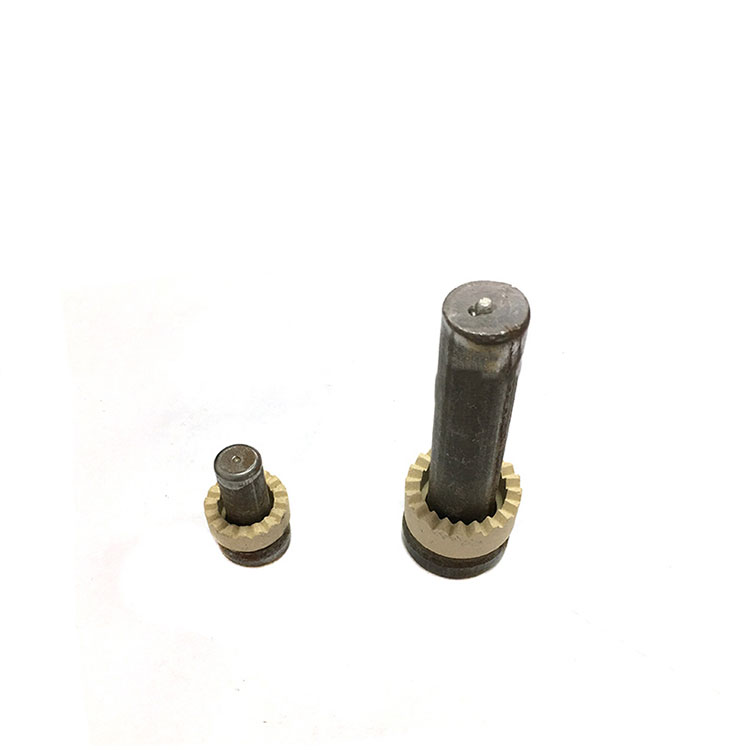

سیرامک فیرول (شیئر سٹڈ ویلڈنگ سیرامک رنگ) شیئر سٹڈ کنیکٹر ویلڈنگ کے لیے ہے جو سٹیل ڈیک ویلڈنگ یا سٹیل بیم سیرامک فیرول سٹڈ ویلڈنگ پروجیکٹ کے ذریعے لاگو کیا جاتا ہے۔ سرامک فیرولز کورڈیرائٹ سے بنے ہیں اور گرمی کے جھٹکے کے ساتھ ساتھ پگھلنے یا ٹوٹے بغیر زیادہ درجہ حرارت کو برداشت کرنے کے قابل ہیں۔
شیئر سٹڈز ویلڈنگ کے لیے یہ ضروری حصہ ہے، جو درج ذیل افعال کے ساتھ ڈیزائن کیا گیا ہے:
◇ سیرامک فیرولز شیئر سٹڈز کو ویلڈنگ کنکشن پوائنٹ میٹل واٹر کو آسان بنا دیتے ہیں، سٹیل بیم کے ساتھ قینچ کنیکٹرز کو زیادہ ٹھوس اور زیادہ مضبوط ہونے دیں
◇ شیئر سٹڈز ویلڈنگ کے کام کے دوران سٹڈ ویلڈر گن اور ویلڈنگ گن کے اجزاء کو سٹڈ چک کی طرح جمع ہونے والے نقصان کو روکیں۔
◇ کارکنوں کو آرک ویلڈنگ کے چھڑکنے اور دھوئیں سے ہونے والے نقصان کو کم کرنے کے لیے
سیرامک فیرولز ISO13918: 2008 معیار کے طور پر اعلی سختی اور اعلی درجہ حرارت مزاحم کے ساتھ تیار کیے جاتے ہیں، ویلڈ کے نتائج کو نمایاں طور پر بہتر بنا سکتے ہیں۔
سلنڈر ہیڈ ویلڈنگ |
|||||||
بولٹ ڈائمینشن | |||||||
d | برائے نام | 10 | 13 | 16 | 19 | 22 | 25 |
MIN | 9.64 | 12.57 | 15.57 | 18.48 | 21.48 | 24.48 | |
MAX | 10 | 13 | 16 | 19 | 22 | 25 | |
ڈی کے | MAX | 18.35 | 22.42 | 29.42 | 32.5 | 35.5 | 40.5 |
MIN | 17.65 | 21.58 | 28.58 | 31.5 | 34.5 | 39.5 | |
d1 | 13 | 17 | 21 | 23 | 29 | 31 | |
h | 2.5 | 3 | 4.5 | 6 | 6 | 7 | |
k | MAX | 7.45 | 8.45 | 8.45 | 10.45 | 10.45 | 12.55 |
MIN | 6.55 | 7.55 | 7.55 | 9.55 | 9.55 | 11.45 | |
r | MIN | 2 | 2 | 2 | 2 | 3 | 3 |
ڈبلیو اے | 4 | 5 | 5 | 6 | 6 | 6 |
شیئر سٹڈ کنیکٹر کی مکینیکل پراپرٹیز
ملک |
تناؤ کی طاقت |
حاصل پوائنٹ |
لمبا ہونا فیصد |
سنکچن فیصد |
BS EN ISO13918:2008 |
≥450 |
≥350 |
≥15 |
|
امریکا |
≥415 |
≥345 |
≥20 |
≥50 |
چین |
≥400 |
≥320 |
≥14 |
|
مواد کا کیمیائی جزو (%) |
||||||
مواد |
C |
اور |
Mn |
P |
S |
ال |
ایم ایل 15 اے ایل |
0.13-0.18 |
≤0.10 |
0.30-0.60 |
≤0.035 |
≤0.035 |
≥0.020 |
SWRCH18A |
0.15-0.20 |
≤0.10 |
|
