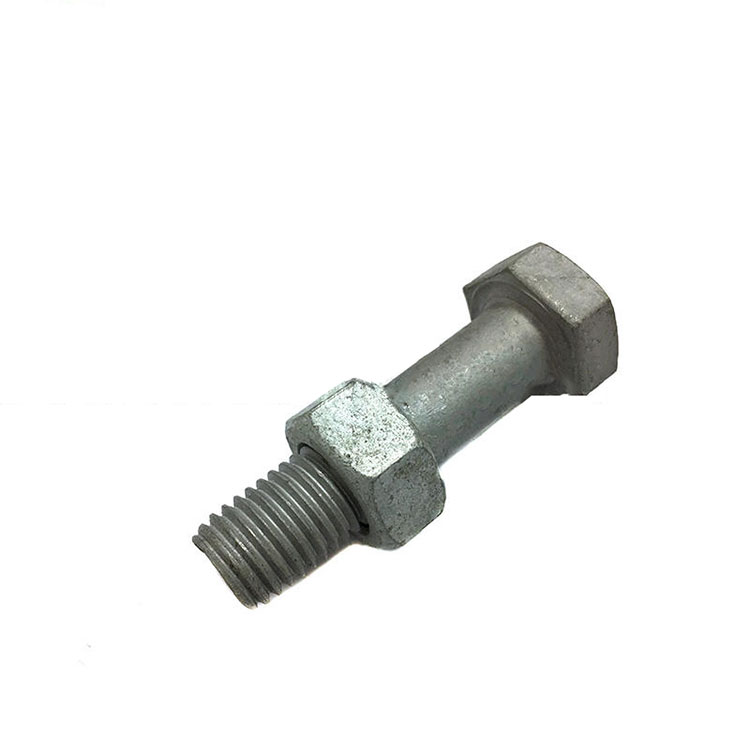

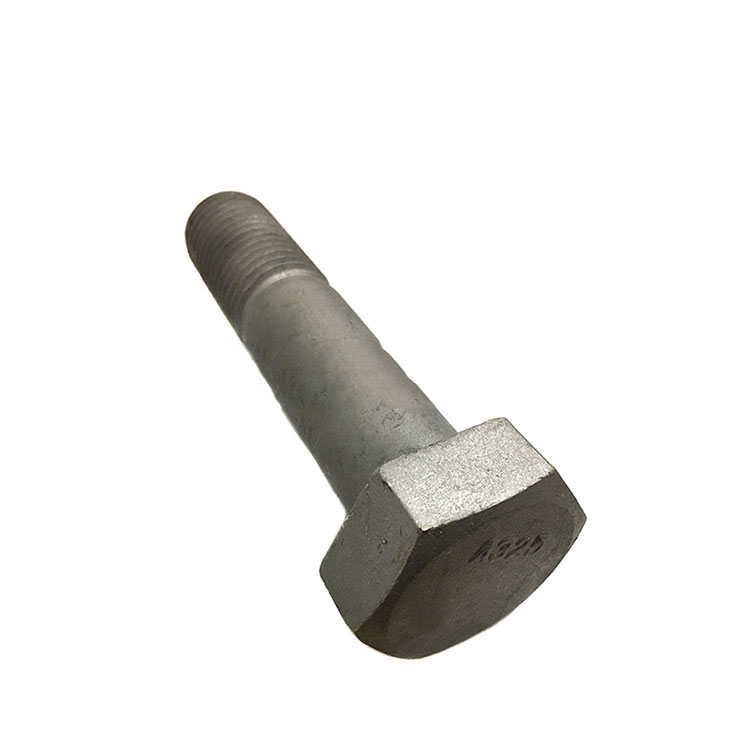

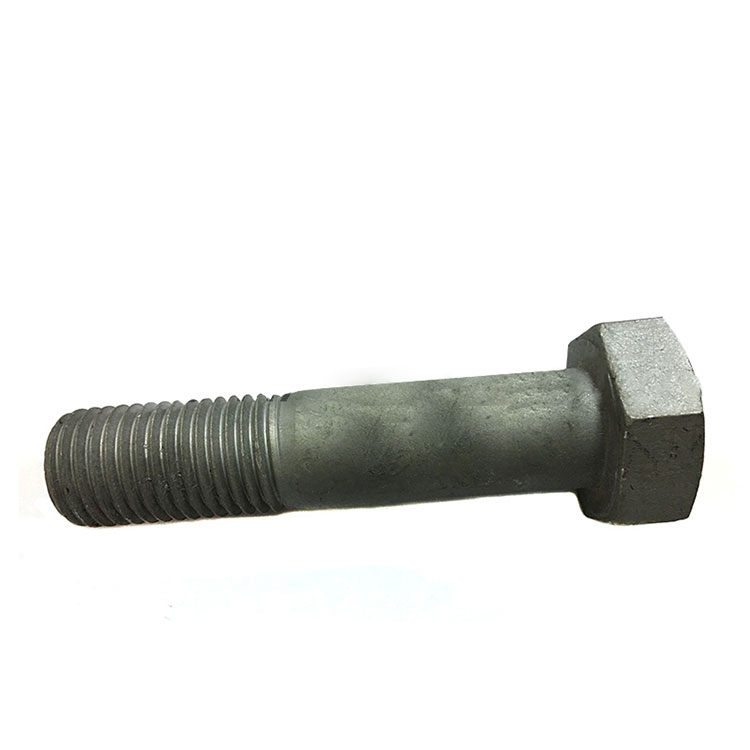

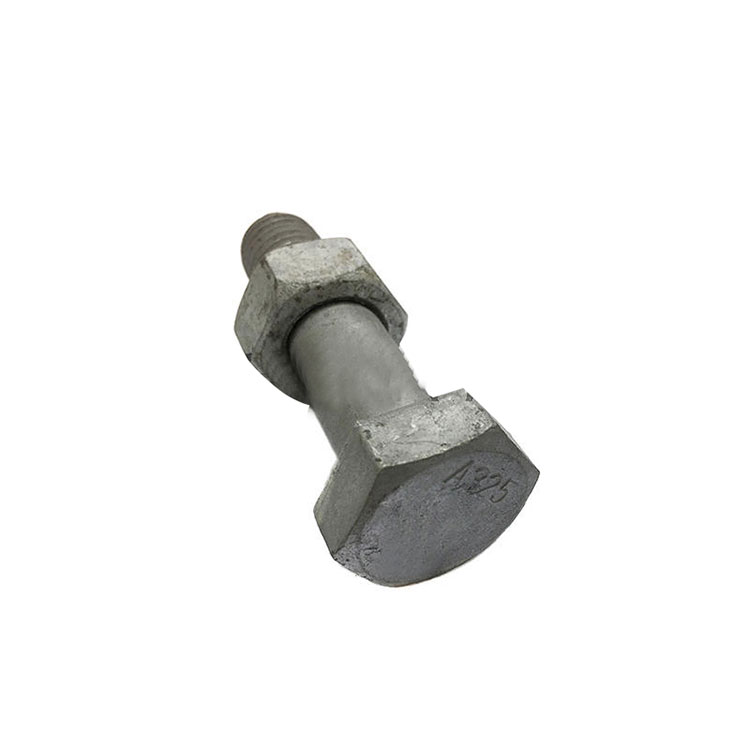

ہیوی ہیکس بولٹس میں ایک سر ہوتا ہے جو معیاری (ختم) ہیکس ہیڈ سے بڑا ہوتا ہے۔ معیاری بھاری ہیکس بولٹ کم سے درمیانی کاربن اسٹیل سے بنے ہیں۔ بڑا سر ایک بڑی بیئرنگ سطح پیش کرتا ہے جو کلیمپنگ بوجھ کو زیادہ سے زیادہ علاقے پر تقسیم کرتا ہے۔
بھاری ہیکس ساختی بولٹ اسٹیل سے اسٹیل کے ساختی کنکشن کے لیے بنائے گئے ہیں۔ اس کے نتیجے میں، وہ عام طور پر بہت مختصر ہیں. A325 اور A490 وضاحتیں عام ایپلی کیشنز کے لیے نہیں ہیں، بشمول اینکر بولٹ۔ ان درخواستوں میں، A325 کے لیے A449 اور A490 کے لیے A354 گریڈ BD کے متبادل پر غور کیا جانا چاہیے۔
بھاری ہیکس ساختی بولٹ اسٹیل سے اسٹیل کے ساختی کنکشن کے لیے ڈیزائن کیے گئے ہیں۔ ASTM A325 اور A490 وضاحتیں 1/2" قطر سے لے کر 1-1/2" قطر تک اعلی طاقت والے بھاری ہیکس ساختی بولٹ کا احاطہ کرتی ہیں۔ یہ بولٹ ساختی کنکشن میں استعمال کرنے کے لیے بنائے گئے ہیں اور اس لیے معیاری ہیکس بولٹس سے کم دھاگے کی لمبائی رکھتے ہیں۔ A325 اور A490 وضاحتیں عام ایپلی کیشنز کے لیے نہیں ہیں۔
ASTM A490 تصریح کم از کم 150 ksi ٹینسائل کے ساتھ 1/2" قطر سے 1-1/2" قطر تک بجھے ہوئے اور مزاج والے، الائے اسٹیل، بھاری ہیکس ساختی بولٹس کا احاطہ کرتی ہے۔ A490 بولٹ اطلاق اور طول و عرض میں A325 Hex Cap Screws ہیوی ہیکس اسٹرکچرل بولٹس سے ملتے جلتے ہیں لیکن یہ درمیانے کاربن اسٹیل کی بجائے ایک الائے اسٹیل سے بنائے گئے ہیں، جس کے نتیجے میں زیادہ طاقت والا فاسٹنر ہوتا ہے۔
بولٹ کی لمبائی رواداری | ||||
برائے نام لمبائی، میں | برائے نام سائز، میں | |||
1⁄2 | 5⁄8 | 3⁄4 سے 1 تک | 11⁄8 سے 11⁄2 تک | |
6 انچ تک۔ | -0.12 | -0.12 | -0.19 | -0.25 |
6 انچ سے زیادہ | -0.19 | -0.25 | -0.25 | -0.25 |
ہیوی ہیکس بولٹس - مکینیکل پراپرٹیز | |||
گریڈ | سائز | ٹینسائل ksi منٹ | پیداوار ksi منٹ |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | 2 1/2 تک | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
بولٹ قطر | D | F | C | H | T | |||||
جسمانی قطر | فلیٹوں کے پار چوڑائی | کونوں کے پار چوڑائی | اونچائی | دھاگے کی لمبائی | ||||||
زیادہ سے زیادہ | بنیادی | زیادہ سے زیادہ | کم از کم | زیادہ سے زیادہ | کم از کم | بنیادی | زیادہ سے زیادہ | کم از کم | بنیادی | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
